| ＡＱ３２５Ｌ
| ＡＱ５５０Ｌ
|
| 本機
|
|
|
| 加工タンク内寸法（幅×奥行）ｍｍ
| ８９５×６５０
| −
|
| 最大加工物寸法（幅×奥行×高さ）ｍｍ
| ５５０×４００×２２０
（浸漬加工時高さ ２００ｍｍ）
| ７５０×５００×３１０
（浸漬加工時高さ２８０ｍｍ）
|
| 最大加工物質量ｋｇ
| ４５０（浸漬加工時３００）
| １５００
|
| Ｘ軸ストロークｍｍ
| ３５０
| ５５０
|
| Ｙ軸ストロークｍｍ
| ２５０
| ３５０
|
| Ｚ軸ストーロークｍｍ
| ２２０
| ３２０
|
| 補助テーブル・ストローク（Ｕ軸×Ｖ軸）ｍｍ
| ８０×８０
| １３０×１３０
|
| テーパー加工制御角度
| （ｔ＝８０ｍｍ）±２０°（±３５×１０-2ｒａｄ）
| （ｔ＝１５０ｍｍ）±２０°（±３５×１０-2ｒａｄ）
|
| ワイヤ電極径ｍｍ
| ０．１〜０.３
| ０.１５〜０.３
|
| ワイヤ張力ｋｇｆ
| ０.２〜２.８（２〜２８Ｎ）
| ０.３〜２.６（３〜２５Ｎ）
|
| ワイヤ送り速度ｍｍ／ｓｅｃ
| 最大２５０
|
| 床面からテーブル上面までの距離ｍｍ
| ９６５
| ９３０
|
| 機械本体寸法（幅×奥行×高さ）ｍｍ
| １６５０×２０００×２０４０
| １５４５×２０７５×２１００
|
| 機械本体質量（含電源部）ｋｇ
| ２８００
| ５０００
|
| サービスタンク
|
|
|
| 外形寸法（幅×奥行×高さ）ｍｍ
| ８００×２０４０×１６５０
| ６８６×１７８０×１８６２
|
| 質量（乾燥時）ｋｇ
| ２５０
| ５００
|
| 加工液
| イオン交換水
|
| 加工液容量g
| ６００（０.６ｍ3）
| ６６０（０.６６ｍ3）
|
| 加工液濾過方式
| ペーパーフィルター交換式
|
| 数値制御電源装置ＬＮ１Ｗ
|
|
|
| 電源入力仕様
| ２００/２２０Ｖ ５０／６０Ｈｚ
|
| ＮＣ部
| ３２ビットＣＰＵ、マルチタスクＯＳ
|
| ユーザーズ・メモリ容量
| 編集：１０ＭＢ 保存：５０ＭＢ
|
| フラッシュディスク
| 標準装備
|
| 入力方式
| ３.５インチフロッピーディスク、タッチパネル、キーボード
|
| 表示方式
| １０.４インチＴＦＴ−ＬＣＤ ＳＶＧＡ
|
| 表示文字
| 漢字（ＪＩＳ第一水準）、アルファベット、数字など
|
| キーボード
| ＪＩＳ標準配列準拠、ファンクションキー
|
| 位置指令方式
| インクリメンタル／アブソリュート併用
|
| 入力範囲
| ±９９９９９９．９９９／±９９９９９．９９９９（切り替え可）
|
| 放電加工条件登録機能
| １０００条件を登録可能（Ｃ０００〜Ｃ９９９）
|
| オフセット機能
| １０００条件を登録可能（Ｈ０００〜Ｈ９９９）
|
| プログラムシーケンス番号指定
| Ｎ０００００００００〜Ｎ９９９９９９９９９
|
| サブ・プログラム・ネスティング・レベル
| ５０
|
| 座標数
| ６０
|
| 補間機能
| 直線、円弧
|
| 同時制御軸数
| 最大５軸
|
| 最小指令単位μｍ
| ０．１
|
| 最小駆動単位μｍ
| −
| ０．１
|
| ＪＯＧ送り速度ｍ／ｍｉｎ
| 最大５.０
|
| ピッチエラー補正
| 各軸別ピッチ補正
|
| パルス発生方式
| 最適制御機能付パワートランジスタ方式
|
| 標準装備
|
|
|
| 高速無電解回路
| テーパ−カット装置
|
| ＦＴU（接触位置検出機能）
| 加工液冷却装置
|
| 省エネ回路
| ペーパーフィルター
|
| コーナー制御
| イオン交換処理装置
|
| ＡＷＴ（自動結線装置）
| 標準工具
|
ＡＱ３２５Ｌ

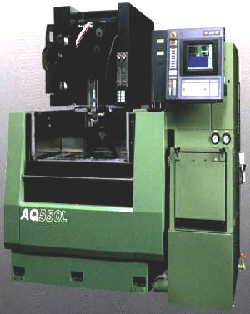

ＡＱ５５０Ｌ
