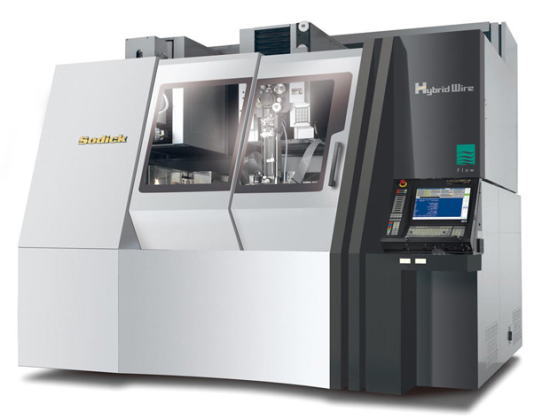

ハイブリッドワイヤ放電加工機 Hybride Wire
リニアモータ駆動
従来機の３倍の加工速度を可能にする次世代型ワイヤ放電加工機


ワイヤ部
各軸ストローク X×Y×Z (mm) 550×350×250
U×V軸 (mm) 550×350
最大テーパ角度 ±30°（板厚：150mm）
ワイヤ電極径 (mm) Φ0.15〜Φ0.3
ワイヤボビン質量 (kg) 50
ワイヤ送り速度 (mm/sec) 420
ウォータジェット部
各軸ストローク X×Y×Z (mm) 550×350×250
A/B 軸制御角度 ±8°
高圧噴流圧力 (MPa) 380
共通部
最大加工物寸法 (mm) 750×550×200*1
最大加工物質量 (kg) 700
床面からテーブル上面までの距離 (mm) 1,050
機械本体寸法 (mm) 3,385×4,825×2,370
加工液 イオン交換水
加工液ろ過方式 ペーパーフィルタ交換式
加工液冷却方式 加工液冷却装置(気温追従式)
サービスタンク容量 (L) 2,200
*1 ハイブリッド加工、ウォータジェット加工時は40mm
