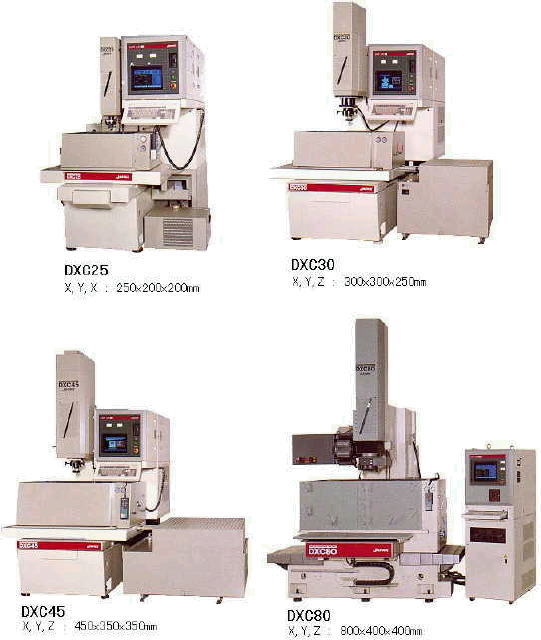

■形彫り放電加工機DXCシリーズ |
 |
| 機械本体 |
ＤＸＣ２５ |
ＤＸＣ３０ |
ＤＸＣ４５ |
ＤＸＣ８０ |
| テーブル寸法 |
４００x３００mm |
６００x３００mm |
７００x５００mm |
１０００x７００mm |
|
加工槽内寸法
|
５５０x４００x２５０mm
|
７５０x５００x３００mm
|
９５０x７００x４００mm
|
１４００x８００x４８０mm
|
| 駆動方式(Ｘ,Ｙ,Ｚ軸) |
直流モーター直結駆動 |
直流モーター直結駆動 |
直流モーター直結駆動 |
直流モーター直結駆動 |
|
サーボ方式(Ｘ,Ｙ,Ｚ軸)
|
デジタルサーボ
|
デジタルサーボ
|
デジタルサーボ
|
デジタルサーボ
|
|
工作物最大積載重量
|
８０kgf
|
２００kgf
|
１０００kgf
|
２０００kgf
|
|
電極最大懸垂重量
|
１５kgf
|
５０kgf
|
１００kgf
|
２００kgf
|
|
電極取付面〜テーブル上面の距離
|
１５〜３５０mm
|
２５５〜５０５mm
|
３００〜６５０mm
|
４００〜８００mm
|
|
テーブル移動最小単位
|
０．００１mm
|
０．００１mm
|
０．００１mm
|
０．００１mm
|
|
テーブル移動距離(X,Y軸)
|
２５０x２００mm
|
３００x３００mm
|
４５０x３５０mm
|
８００x４００mm
|
|
ラム上下移動距離(Z軸)
|
２００mm
|
２５０mm
|
３５０mm
|
４００mm
|
|
ジョグ送り速度
|
Max.1200mm/min.
|
Max.1200mm/min.
|
Max.1200mm/min.
|
Max.1200mm/min.
|
|
ステップ送り速度
|
Min.0.001mm/step
|
Min.0.001mm/step
|
Min.0.001mm/step
|
Min.0.001mm/step
|
|
外形寸法(幅x奥行x高さ)
|
1460x1880x1920mm
|
1445x1870x2375mm
|
1445x1910x2505mm
|
3520x3460x3350mm
|
|
重量
|
９５０kgf
|
２５００kgf
|
２９００kgf
|
５２００kgf
|
|
|
| 加工液供給装置 |
ＰＤ１５ |
ＰＤ３０ |
ＰＤ４５ |
ＰＤ１２０ |
|
使用液
|
SuperJET OIL
|
SuperJET OIL
|
SuperJET OIL
|
SuperJET OIL
|
|
給液量
|
１５０Ｌ
|
３００Ｌ
|
４５０Ｌ
|
１２００Ｌ
|
|
濾過送液量
|
３０Ｌ／ｍｉｎ．
|
３０Ｌ／ｍｉｎ．
|
３０Ｌ／ｍｉｎ．
|
６０Ｌ／ｍｉｎ．
|
|
急送液量
|
８０Ｌ／ｍｉｎ．
|
１００Ｌ／ｍｉｎ．
|
１００Ｌ／ｍｉｎ．
|
４００Ｌ／ｍｉｎ．
|
|
濾過方式
|
１cartride
|
２cartride
|
２cartride
|
２cartride
|
|
外形寸法(幅x奥行x高さ)
|
450x1050x900mm
|
900x1440x830mm
|
1210x1800x790mm
|
1400x1500x1655mm
|
|
重量
|
１２０kgf
|
３５０kgf
|
３９０kgf
|
６００kgf
|
|
| 電源 |
ＦＥ３０Ａ |
ＦＥ５０Ａ |
ＦＥ１００Ａ |
ＦＥ１５０Ａ |
ＦＥ３００Ａ |
|
最大入力
|
４．９ＫＶＡ
|
５．８ＫＶＡ
|
８．５ＫＶＡ
|
１２．０ＫＶＡ
|
２９．０ＫＶＡ
|
|
入力電圧
|
３相ＡＣ２００／２２０Ｖ ５０／６０Ｈｚ
|
|
最大加工電流
|
３０Ａ
|
５０Ａ
|
１００Ａ
|
１５０Ａ
|
３００Ａ
|
|
最大加工速度
|
2.2g/min.(Cu)
|
3.0g/min.(Cu)
|
6.0g/min.(Cu)
|
9.0g/min.(Cu)
|
10.0g/min.(Cu)
|
|
2.0g/min.(Gr)
|
4.0g/min.(Gr)
|
8.0g/min.(Gr)
|
12.0g/min.(Gr)
|
25.0g/min.(Gr)
|
|
最良面荒さ
|
１μRmax以下(Cu-St)
|
２〜３μRmax以下(Cu-St)
|
５μRmax以下(Cu-St) |
|
最小電極消耗比
|
１％以下
|
|
電流波高値切替(段階)
|
２２steps
|
２５steps
|
２７steps
|
２９steps
|
|
パルス幅切替(段階)
|
３５steps
|
３７steps
|
|
休止時間切替(段階)
|
２８steps
|
|
加工送り方式
|
ＢＡＳＣＯＮ
|
|
最大総入力
|
６．７ＫＶＡ
|
７．６ＫＶＡ
|
１０．３ＫＶＡ
|
１３．８ＫＶＡ
|
３０．８ＫＶＡ
|
|
外形寸法(幅x奥行x高さ)
|
580x1370x1260mm(機械本体に含む) 500x795x510mm(ブースター)
|
800x1950x1800mm(ブースター) |
|
重量
|
３２０kgf(機械本体に含む) ８０kgf(ブースター)
|
５００kgf(ブースター) |
|
|
