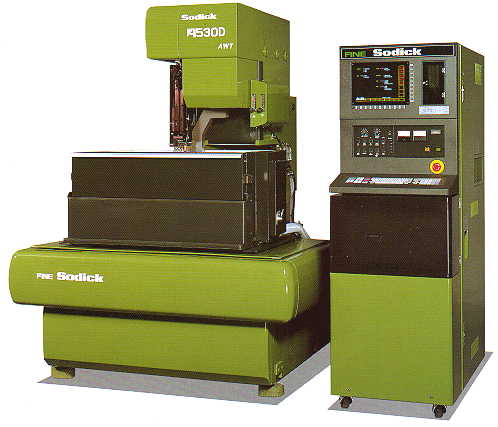

ハイコストパフォーマンス　ワイヤ放電加工機　A530D

ワイヤ放電加工機「Ａ５３０Ｄ」はコストパフォーマンスに優れた浸漬加工タイプの高性能ワイヤ放電加工機です。ＣＮＣ電源には、信頼性の高いソディックのオリジナル電源「ＭＡＲＫ２１」を搭載しています。
A530D
A530Dsize

　加工タンク内寸法

 mm 　９８０x７３０

　最大加工物厚さ

 mm 　２６０(浸漬時180)

　最大加工物重量

 kg 　５００(浸漬時350)

　テーブル左右移動距離

 mm 　５００

　テーブル前後移動距離

 mm 　３２０

　クイル上下移動距離

 mm 　２７０

　補助テーブル移動距離(UV軸)

 mm 　５０x５０

　テーパ加工制御角度

 　＋−１０゜板厚100mm　

　ワイヤ電極径

 mm 　φ０．１ − ０．３

　ワイヤ張力　　　　　　　

kgf 　０．２ − ２．８

　ワイヤ送り速度

 mm/sec 　最大２５０

　テーブル上面高さ

 mm 　９８２

　機械本体寸法

 mm 　1600x1500x2030

　機械本体重量

mm 　１８００

　総電気容量

 kVA 　１６
